高精度大貫通穴径中空パワーチャック
高精度大貫通穴径中空パワーチャック。_x000D_
常識を覆す次世代の標準チャック。_x000D_

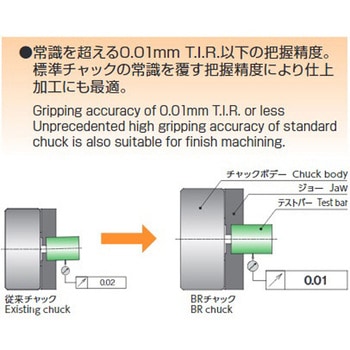

ジョー成形直後の把握精度0.01mmT.I.R.以下。

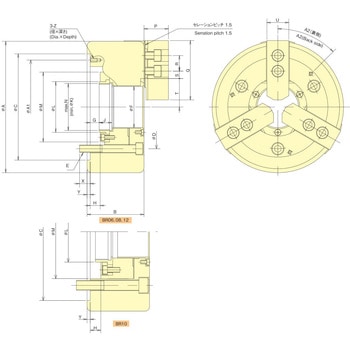

仕様●許容最大入力(kN)：16.6●最高回転時の動的把握力(kN)：15.5●最大静的把握力(kN)：36適合ジョー：SJ05N1ストローク(mm)プランジャ：10質量(kg)6.2寸法L(mm)45寸法H(mm)10( max.)/0( min.)寸法A(mm)135角度(°)A2：30寸法F(mm)33寸法S(mm)20.75( max.)/4.25( min.)寸法D(mm)82.6寸法E(mm)3-M10寸法B(mm)60寸法C(mm)110(H6)寸法X(mm)15寸法T(mm)26.6( max.)/23.9( min.)寸法W(mm)10寸法Z(mm)M6×12最高圧力(MPa)許容油圧：3.3寸法P(mm)26貫通穴径(Φmm)33寸法Y(mm)4寸法M(mm)68.7寸法N(mm)M40×1.5(max.)寸法J(mm)20寸法A1(mm)96寸法G(mm)1( max.)/-9( min.)寸法K(mm)12寸法Q(mm)54寸法R(mm)14寸法U(mm)23寸法V(mm)1.8慣性モーメント(kg・m2)0.015把握径(Φmm)135(Max.) /7(Min.)適合シリンダF0933H最高回転速度(min-1)8000ストローク径(Φmm)ジョー：5.4内容量1個
注意
※ドロ-ナットのねじは未加工です。_x000D_※把握径/把握範囲は標準のソフトジョーを使用した場合。_x000D_
※質量・慣性モーメントは取付ボルト、ソフトジョーを含んだもので、マスタージョー位置はストローク中央、ソフトジョー位置は外形図に取り付け位置として計算しています。_x000D_
※画像は代表画像を使用しています。
